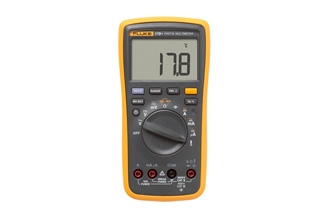

> 제품소개 > 전기전자계측기 > DMM > Fluke 17B+
600 V Cat III 안전 등급 | FLUKE

특징
밝은 흰색 백라이트가 채용된 50% 더 커진 디스플레이
과전압 표시기
주파수 및 온도 측정
전압, 저항, 지속성, 정전 용량
10 A 까지 AC 및 DC 전류 측정을 위한 입력 단자
다이오드 테스트, 데이터 보유
제품사양 상세보기

정밀도 사양

정밀도는 캘리브레이션 후에, 18 ° C~28 °C의 작동 온도, 0 %~75 %의 상대 습도로 1년 동안 지정됩니다. 정확도 사양은 ±(판독값의 % + 최소 유효 자릿수)의 공식으로 계산됩니다.
기능 범위 분해능 정밀도
AC 볼트
(40 Hz to 500Hz)1		 4.000 V
40.00 V
400.0 V
1000 V		 0.001 V
0.01 V
0.1 V
1 V		 1.0% + 3
DC 전압 4.000 V
40.00 V
400.0 V
1000 V		 0.001 V
0.01 V
0.1 V
1 V		 0.5% + 3
AC 밀리볼트 400.0 mV 0.1mV 3.0 % + 3
DC 밀리볼트 400.0 mV 0.1mV 1.0 % + 10
다이오드 테스트2 2.000V 0.001V 10%
저항
(Ohms)		 400.0 Ω
4.000 kΩ
40.00 kΩ
400.0 kΩ
4.000 MΩ
40.00 MΩ		 0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
0.01 MΩ		 0.5 % + 3
0.5 % + 2
0.5 % + 2
0.5 % + 2
0.5 % + 2
1.5% + 3
정전 용량3 40.00 nF
400.0 nF
4.000 μF
40.00 μF
400.0 μF
1000 μF		 0.01 nF
0.1 nF
0.001 μF
0.01 μF
0.1 μF
1 μF		 2 % + 5
2 % + 5
5 % + 5
5 % + 5
5 % + 5
5 % + 5
주파수 1
Hz
(10 Hz – 100 kHz)		 50.00 Hz
500.0 Hz
5.000 kHz
50.00 kHz
100.0 kHz		 0.01 Hz
0.1 Hz
0.001 kHz
0.01 kHz
0.1 kHz		 0.1 % + 3
듀티 사이클1 1 %~99 % 0.10% 1 % 평균4
AC 전류 μA
(40 Hz to 400 Hz)		 400.0 μA
4000 μA		 0.1 μA
1 μA		 1.5% + 3
AC 전류 mA
(40 Hz~400 Hz)		 40.00 mA
400.0 mA		 0.01 mA
0.1 mA		 1.5% + 3
AC 전류 A
(40 Hz~400 Hz)		 4.000 A
10.00 A		 0.001 A
0.01 A		 1.5% + 3
DC 전류 μA 400.0 μA
4000 μA		 0.1 μA
1 μA		 1.5% + 3
DC 전류 mA 40.00 mA
400.0 mA		 0.01 mA
0.1 mA		 1.5% + 3
DC 전류 A 4.000 A
10.00 A		 0.001 A
0.01 A		 1.5% + 3
온도 50 °C- 400 °C
0 °C- 50 °C
-55 °C- 0 °C		 0.1C 2 % ± 1 °C
± 2 °C
9 % ± 2 °C
백라이트 - - 지원
1모든 ac, Hz, 및 듀티 사이클은 1 %~100 % 범위로 지정됩니다. 1% 미만의 입력 범위는 지정되지 않습니다.
2일반적으로, 오픈 회로 테스트 전압은 2.0 V 이며 단락 회로 전류는 0.6 mA 미만입니다.
3사양은 테스트 리드 정전 용량 및 정전 용량 플로어로 인한 오류를 포함하지 않습니다(40 nF 범위에서 최대 1.5 nF 까지 가능할 수 있음).
4평균은 주파수가 50 Hz 또는 60 Hz 이며 듀티 사이클이 10%와 90% 사이일 때를 의미합니다.

기능 과부하 보호 입력 임피던스(공칭) 공통 모드 거부율 정상 모드 거부율
AC 전압 1000 V1 10 MΩ 초과 100 pF 미만 dc,
50 Hz 또는 60 Hz에서 60 dB 초과		 -
AC 밀리볼트 400 mV 1MΩ 초과, 100 pF 미만 50Hz 또는 60Hz에서 80 dB 초과 -
DC 전압 1000 V1 10 MΩ 초과 100 pF 미만 dc,
50 Hz 또는 60 Hz에서 100 dB 초과		 60 Hz 또는 50 Hz 에서 60 dB 초과
DC 밀리볼트 400 mV 1MΩ 초과, 100 pF 미만 50Hz 또는 60Hz에서 80 dB 초과 -
1최대 [127]6최대 [129]

일반 사양
터미널과 접지 사이의 최대 전압 1000V
디스플레이(LCD) 4000 카운트, 초당 3회 갱신
배터리 유형 2AA, NEDA 15A, IEC LR6
배터리 수명 최소 500 시간 (부하가 없을 때 LED 테스트 모드에서 50 시간. 부하가 있을 때의 시간은 테스트 중인 LED의 유형에 따라 다름)
온도
작동 시 0 °C~40 °C
보관 -30 °C~60 °C
상대 습도
작동 습도 비 응축 (10°C미만)
10 °C~30 °C에서 90% RH 이하,
30 °C~40 °C에서 75% RH 이하
40 MΩ 범위
10 °C~30 °C에서 80% RH 이하,
30 °C~40 °C에서 70% RH 이하
고도
작동 시 2000 m
보관 12,000m
온도 계수 0.1 X (지정된 정확도)/°C(18°C 미만 또는 28°C 초과)
전류 입력용 퓨즈 보호 440 mA, 1000 V 패스트 퓨즈, Fluke 지정 부품만
11A, 1000V 패스트 퓨즈, Fluke 지정 부품만.
크기(HxWxL) 183 x 91 x 49.5 mm
중량 455 g
IP 등급 IP 40
안전 IEC 61010-1, IEC61010-2-030 CAT III 600 V, CAT II 1000 V, 오염 등급 2
전자기 환경 IEC 61326-1: 휴대용
전자기 호환성 한국에서만 사용 가능
] A 등급 장비 (산업 방송 및 통신 장비) 1
1 이 제품은 산업용 (A 등급)
